Entenda as diferenças entre os tamanhos de forma prismática e saiba qual escolher para cada ensaio de resistência do concreto.
- A forma prismática existe em três dimensões principais: 10x10x40cm, 15x15x50cm e 15x15x75cm.
- Cada tamanho atende normas técnicas específicas e tipos diferentes de laboratório.
- A escolha errada pode comprometer a validade dos ensaios e a confiabilidade dos laudos.
Resumo preparado pela redação.
Quem trabalha com controle tecnológico do concreto sabe que a especificação correta dos equipamentos influencia diretamente os resultados dos ensaios. A forma prismática é um desses itens que parecem simples, mas exigem atenção técnica na hora de comprar.

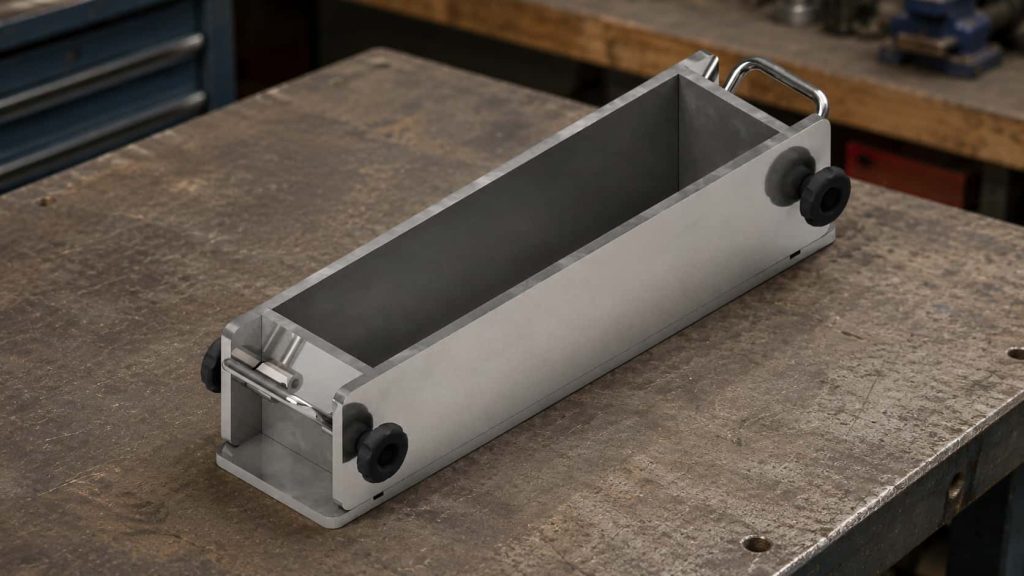

Produzida em aço, ela é usada para moldar corpos de prova destinados aos ensaios de tração na flexão em concreto endurecido.
Cada tamanho disponível no mercado atende a uma norma técnica e a um tipo específico de ensaio. Entender essas diferenças é o que separa um resultado confiável de uma coleta tecnicamente inadequada.
O que é a forma prismática e como ela funciona?
A forma prismática é um molde metálico utilizado para confeccionar corpos de prova que serão submetidos a ensaios de tração na flexão. Ao contrário dos ensaios de compressão, esse teste avalia a resistência do concreto quando submetido a esforços de dobramento.
O processo consiste em lançar o concreto fresco no interior do molde, adensá-lo conforme as normas vigentes e aguardar a cura antes de desmoldar.
A precisão dimensional do molde é determinante. Qualquer desvio nas medidas internas da forma prismática compromete a geometria do corpo de prova e, por consequência, a validade técnica dos resultados.
Os três tamanhos disponíveis e suas características
A forma prismática mais utilizada no Brasil é a de 10x10x40cm, compatível com a maioria dos laboratórios e adequada para concretos com agregados de menor diâmetro. É compacta, fácil de manusear e suficiente para boa parte das aplicações em obras.
O tamanho de 15x15x50cm é indicado quando a granulometria do agregado graúdo exige uma seção transversal maior para garantir a representatividade do corpo de prova. Laboratórios com estrutura mais robusta costumam trabalhar com essa dimensão.
Já a versão de 15x15x75cm atende a normas que demandam relações de aspecto específicas entre a seção e o vão livre no ensaio. É mais comum em laboratórios de pesquisa e em projetos com controle tecnológico rigoroso.
Qual norma técnica define cada dimensão?
A escolha da forma prismática não é livre. Ela está diretamente vinculada à norma técnica aplicável e ao tipo de concreto que será avaliado no laboratório.
A ABNT NBR 12142, que regula os ensaios de resistência à tração na flexão em corpos de prova prismáticos, define as dimensões mínimas aceitáveis em função do diâmetro máximo do agregado. O tamanho de 10x10x40cm, por exemplo, é compatível com agregados de até 25mm.
Para agregados com diâmetro entre 26 e 38mm, a seção transversal mínima recomendada sobe para 15x15cm. Ignorar esse critério resulta em corpos de prova fora das especificações normativas, o que pode invalidar o laudo.
Como escolher o tamanho certo para o seu laboratório?
A primeira pergunta antes de especificar uma forma prismática é: qual é o diâmetro máximo do agregado do concreto a ser ensaiado? Essa informação, obtida na caracterização do traço, define diretamente a dimensão mínima aceitável do molde.
O segundo critério é a norma de referência exigida pelo projeto ou pelo contratante. Obras com controle por parte de órgãos públicos ou concessionárias costumam especificar a norma aplicável, e o molde precisa ser compatível com ela.
Considere também a capacidade dos equipamentos disponíveis no laboratório. Prensas com menor capacidade de carga podem não ser adequadas para corpos de prova de maior seção transversal, o que exige alinhamento entre o molde e toda a infraestrutura de ensaio.
Material e qualidade: por que o aço é indispensável
A forma prismática em aço garante estabilidade dimensional ao longo do tempo, resistência à deformação durante o adensamento e facilidade de limpeza e conservação. Moldes fabricados com materiais inadequados tendem a empenar com o uso, prejudicando a geometria dos corpos de prova.
A espessura das chapas, o acabamento interno e a vedação das juntas são fatores que diferenciam uma forma de qualidade de um produto de baixo desempenho. Um molde que apresenta folgas compromete o acabamento da peça e gera retrabalho.
Investir em equipamentos bem fabricados reduz perdas, aumenta a produtividade nos ensaios e contribui para laudos mais confiáveis.
A forma prismática certa para cada projeto
Escolher a forma prismática adequada impacta diretamente a validade dos ensaios, a conformidade com normas e a qualidade técnica dos laudos emitidos. Essa decisão merece o mesmo rigor aplicado a qualquer outro procedimento laboratorial.
A TAFFS Equipamentos é especializada em equipamentos para controle tecnológico e ensaios laboratoriais aplicados à engenharia civil.
Com formas prismáticas nos três tamanhos, fabricadas em aço e projetadas para atender às exigências normativas, a empresa oferece o suporte técnico para uma escolha segura.
Entre em contato com a TAFFS Equipamentos e solicite um orçamento!
